概述：
ZN73A(VS1)-12M型戶內永磁固封高壓真空斷路器，系三相交流50Hz額定電壓為12KV電力系統的戶內開關設備，作為電網設備、工礦企業動力設備的保護和控制單元。適用于要求在額定工作電流下的頻繁操作，或多次開斷短路電流的場所。
該斷路器采用操動機構與斷路器本體一體式設計，既可做為固定安裝單元，也可配有專用推進機構，組成手車單元。

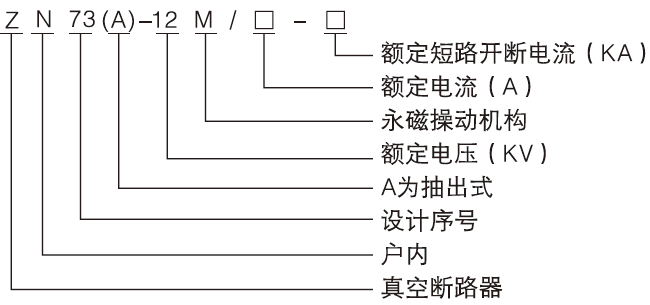

型號含義：
主要特點：
該型產品配雙穩態永磁操作機構，機構內配有永磁體，由永磁體提供保持力，使開關維持在合、分閘狀態，與常規彈簧操作機構相比、機械零件數量大量減少、機械傳動鏈縮短，從而使開關可靠性大幅度提高，機械壽命大幅增加。
正常使用條件：
1、環境溫度：不高于40℃，不低于-10℃(允許在-30℃時儲運)。
2、海拔高度：不超過1000m。 (若需增高海拔，則額定絕緣水平相應提高）。
3、相對濕度：日平均值不大于95％，飽和蒸汽壓日平均值不大于-3 2.2×10 -3 MPa，月平均不大于1.8×10 MPa。
4、地震烈度：不超過8級。
5、無火災、爆炸、嚴重污穢、化學腐蝕及劇烈振動的場所。
主要技術參數：
序號 | 名 稱 | 名稱 | 數據 |
1 | 額定電壓 | KV | 12 |
2 | 額定頻率 | Hz | 50 |
3 | 額定絕緣水平 | 1min工頻耐壓 | kA | 對地/相間42/48 |
雷電沖擊耐壓（峰值） | kA | 對地/相間75/85 |
4 | 額定短路開斷電流 | kA | 20 | 25 | 31.5 | 40 |
5 | 額定電流 | A | 630 | 630 | 1250 1600 | 1250 1600 |
| 1250 | 1250 | 2000 2500 | 2000 2500 |
6 | 額定短時耐受電流（有效值） | kA | 20 | 25 | 31.5 | 40 |
7 | 額定峰值耐受電流（峰值） | 50 | 63 | 80 | 100 |
8 | 額定短路關合電流（峰值） |
| 50 | 63 | 80 | 100 |
9 | 額定短路電流持續時間 | S | 4 |
10 | 機械壽命 | 次 | 20000 |
11 | 二次回路工頻耐受電壓（1min） | V | 2000 |
12 | 額定操作順序 |
| 分-t-合分-t1-合分 |
注：20kA、25kA、31.5kA t=0.3s t1=180s; 40kA t=180s t1=180s |
外形及安裝尺寸：
