概述：
ZW32-12M型戶外永磁式高壓交流真空斷路器采用真空滅弧原理、永磁操動機構，集成微處理技術、現代網絡通訊技術和新開關制造材料于一體。額定電壓為12kV，50Hz三相交流的戶外配電設備。該產品廣泛適用于城市電網中作為分斷或聯絡開關，或用于農網配電系統。
戶外變電站出線開關，可有效完成傳統的重合器的工作，分、合負荷電流和短路電流。
正常使用條件：
◇ 周圍空氣溫度：-40℃～+55℃，日溫差：日變化25K；
◇ 海拔：不超過2000m；
◇ 風速：不超過35m/s；
◇ 污穢等級：Ⅳ；
◇ 安裝場所：無易燃、爆炸危險、化學腐蝕的場所；
◇ 地震強度不超過8度；
主要特點：
真空斷路器采用永磁操動機構，與真空滅弧室形成最良好的配合，合分動作穩定可靠，使用壽命長；同時采用新復合固體絕緣結構，將真空滅弧室、主導電回路、絕緣支撐等有機地組合成為一個集成固封極柱，徹底解決了真空滅弧室小型化與滿足外絕緣要求的矛盾，整個產品設計優良合理、結構緊湊，箱體密封，內部無凝露，機件無銹蝕，開關可靠性大大提高。真空斷路器應用了多項技術，使它具有很多優點：無SF6氣體、無油，受環境影響小、有利于環境保護；單元尺寸小、重量輕、便于柱上安裝；智能控制單元緊湊可以簡單地安裝在柱子下方，也可以選配無線遙控器，在30m范圍內控制開關的分合；方便于城鄉電網就地操作和遠方控制。

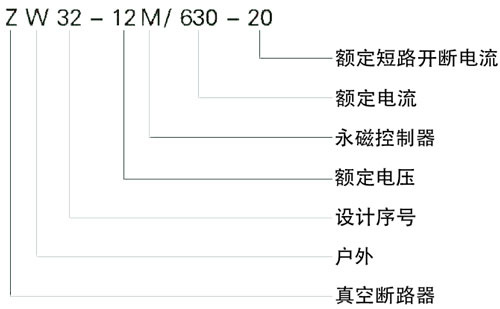

型號含義：
主要技術參數：
序號 | 參數名稱 | 單位 | 數據 |
1 | 觸頭開距 | mm | 9±1 |
2 | 觸頭超行程 | mm | +1 |
3 | 分閘速度 | m/s | 1±0.2 |
4 | 合閘速度 | m/s | 0.6±0.2 |
5 | 觸頭合閘彈跳時間 | ms | ≤2 |
6 | 相間中心距離 | mm | 340±1.5 |
7 | 三相分合閘不同期性 | ms | ≤2 |
8 | 各相導電回路電阻 | μΩ | ＜80(不含刀閘及CT) |
9 | 合閘時間 | ms | 30～80 |
10 | 分閘時間 | ms | 23～45 |
11 | 質量 | kg | 約105 |

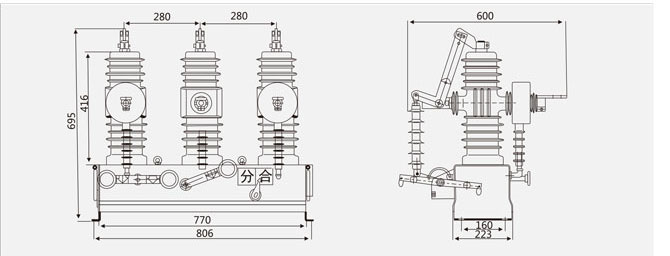

外形及安裝尺寸：
